Les différents câbles électroniques, leur localisation et leur branchement.

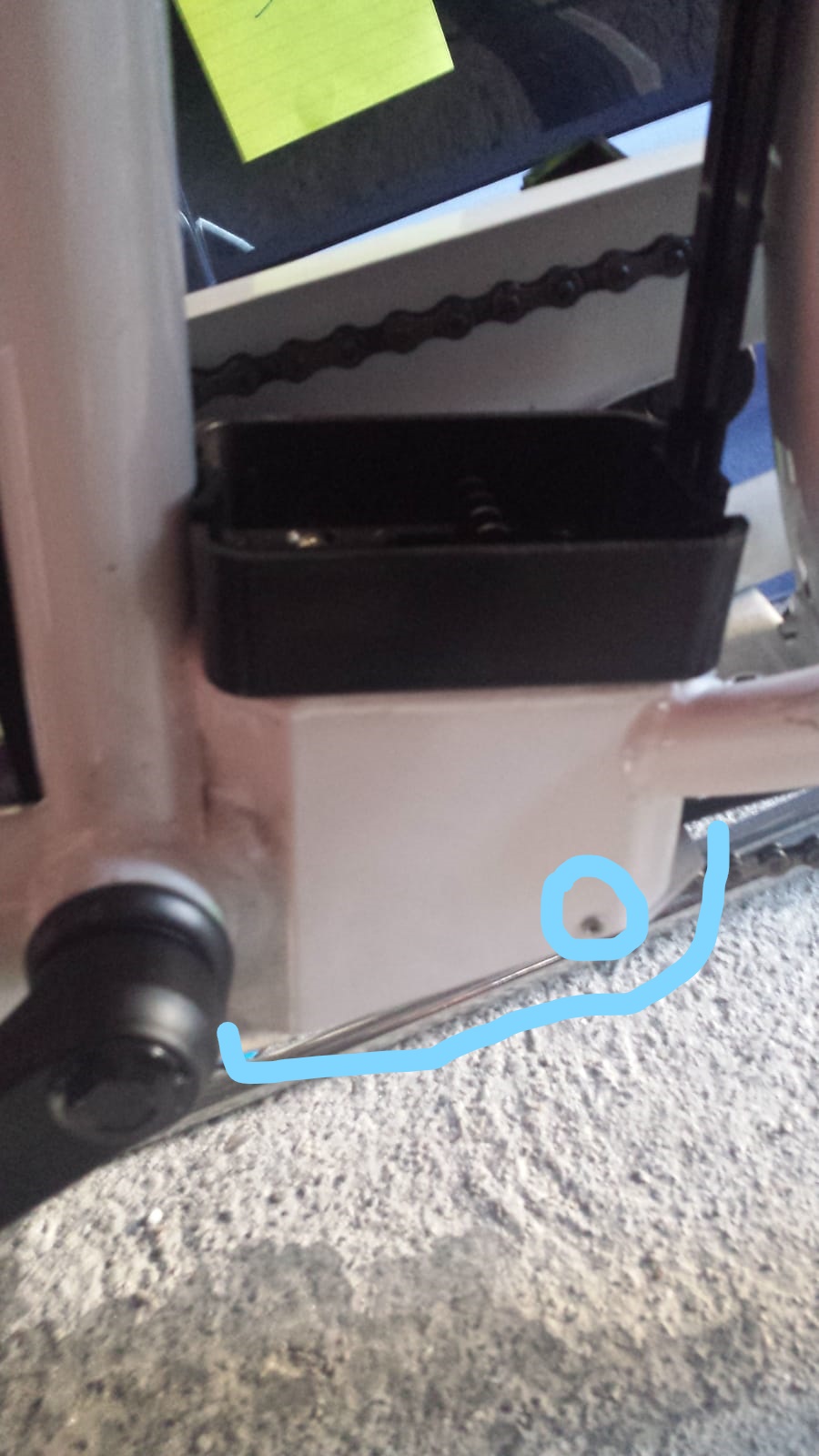

Le contrôleur du vélo se situe derrière ce cache pour les modèles : Compact, Snow, Vtt sport, Work, Road, EASY++.

Pour le modèle EASY :

Voici la liste des câbles et leur branchement qu'il y a sur un vélo électrique Velobecane. La liste comprend les câbles principaux pour le fonctionnement de votre vélo.

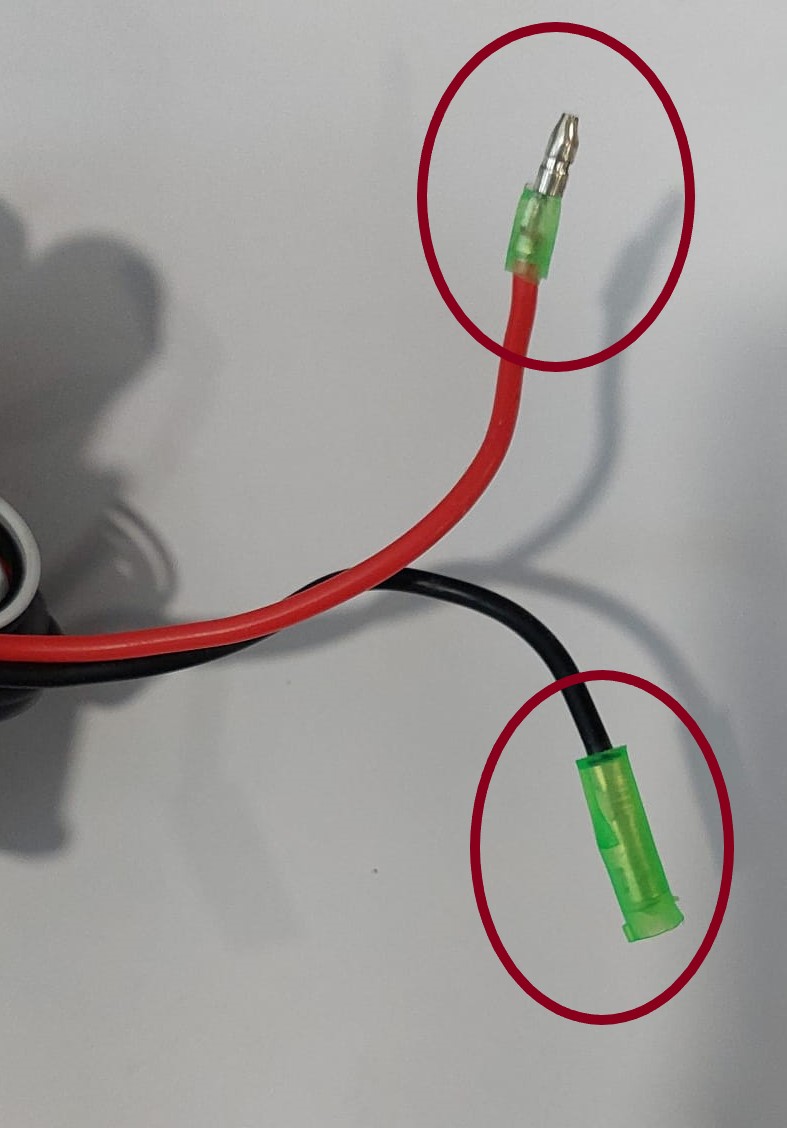

Les câbles de la batterie il y en a deux (un rouge et un noir). Ils permettent d'alimenter le boîtier électronique (contrôleur) qui va faire fonctionner le vélo.

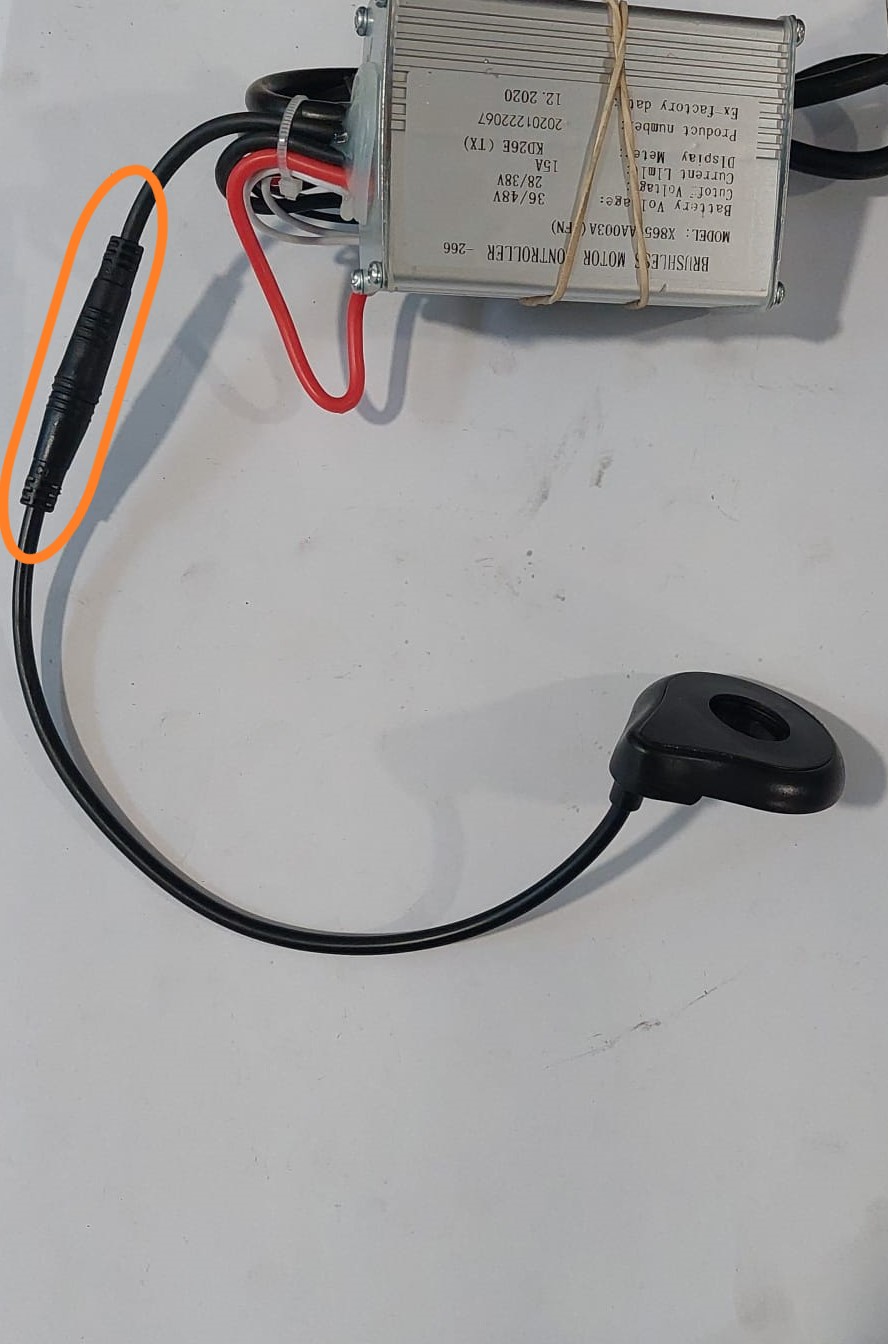

Le câble du capteur de pédalage, il permet de faire fonctionner l'assistance électrique du vélo. Il se branche directement sur le contrôleur (boîtier électronique). Chaque connexion possède un détrompeur avec une flèche de chaque côté.

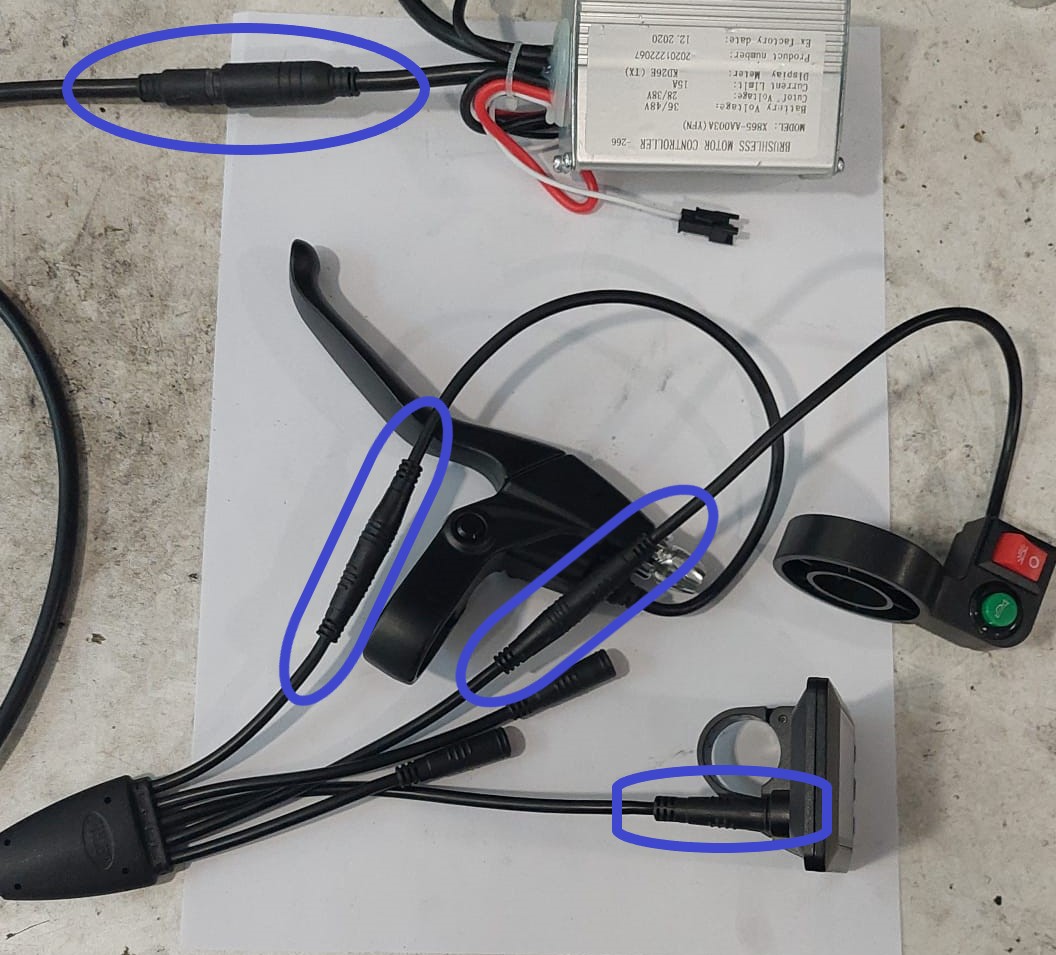

Le faisceau de câble (main cable) permet de faire fonctionner l'écran (assistance électrique), le klaxon, l'éclairages et les coupures de frein moteur. Il possède un câble principal branché sur le boîtier électronique et 5 autres câbles au niveau du guidon. 2 câbles avec embout rouge pour chaque leviers de frein, 1 câble pour l'écran, 1 câble pour la commande de l'éclairages et du klaxon et 1 câble en option pour mettre un accélérateur. Chaque connexion possède un détrompeur avec une flèche de chaque côté.

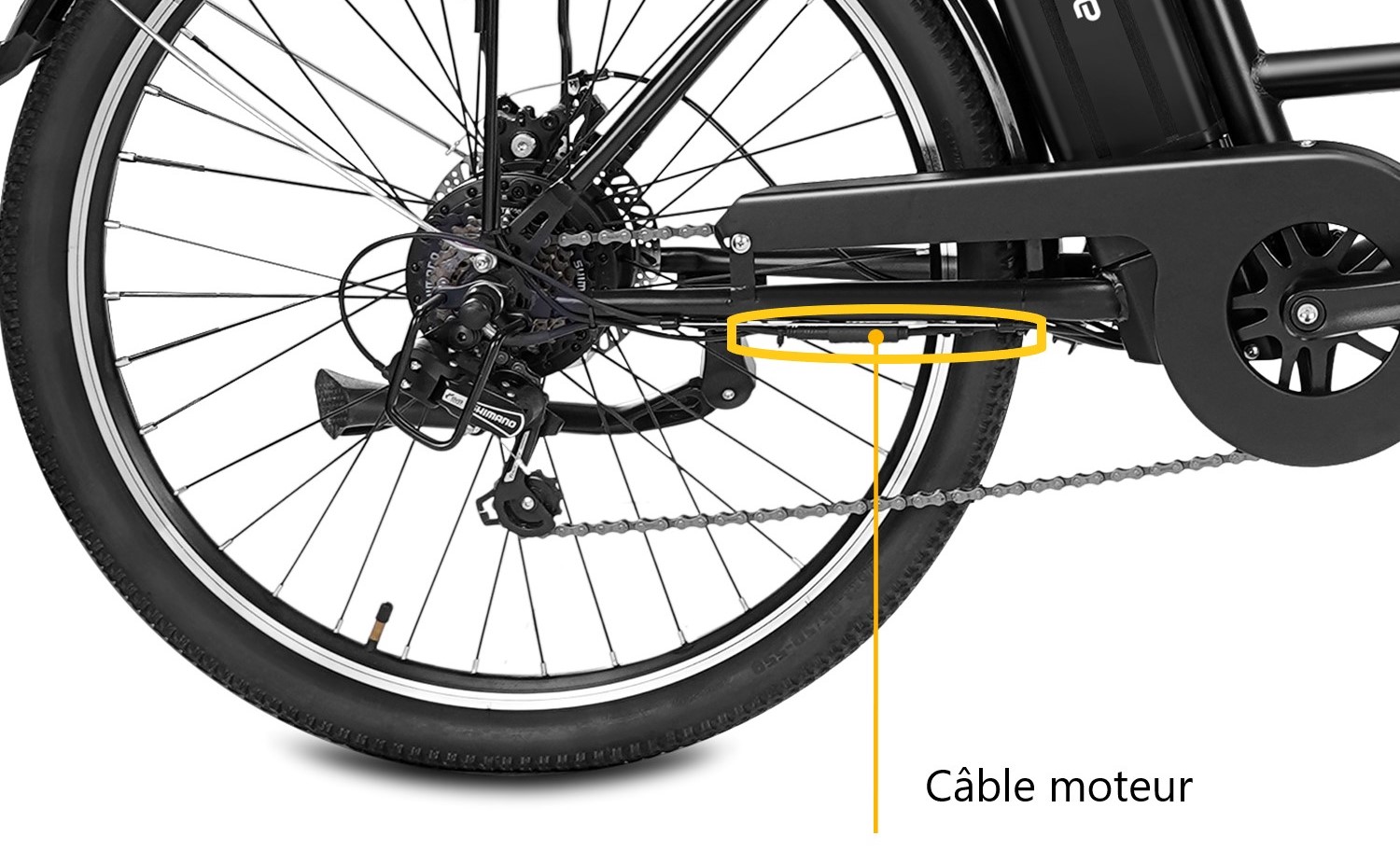

Le moteur permet de lancer l'assistance électrique du vélo. Il possède un câble sortant de l'axe de la roue arrière qui se branche directement sur une prise du contrôleur. Chaque connexion possède un détrompeur avec une flèche de chaque côté.

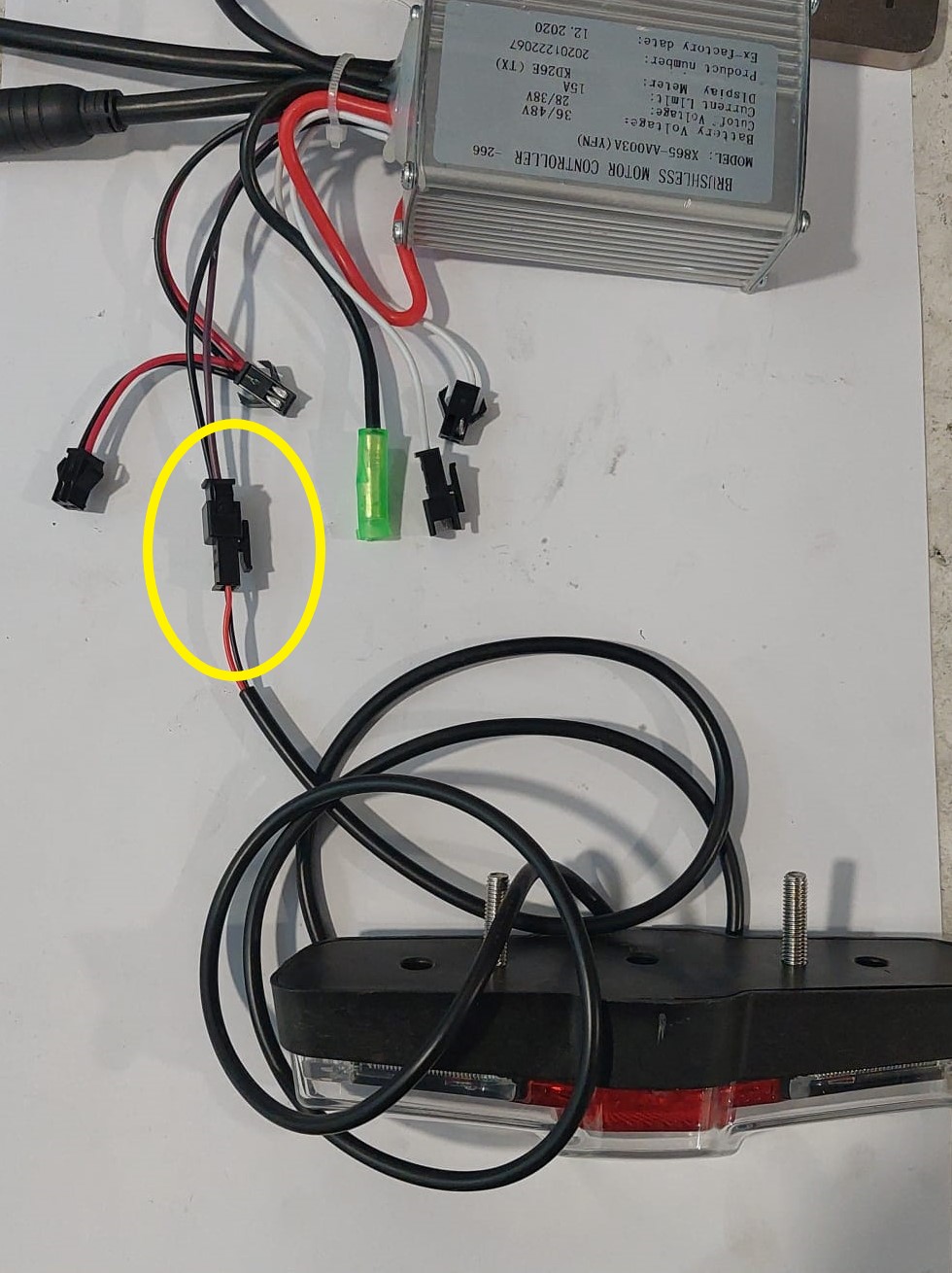

Le câble de la lampe arrière qui se branche sur le contrôleur (boîtier électronique. Note : en fonction des modèles de vélo le code couleur du câble peut changer.

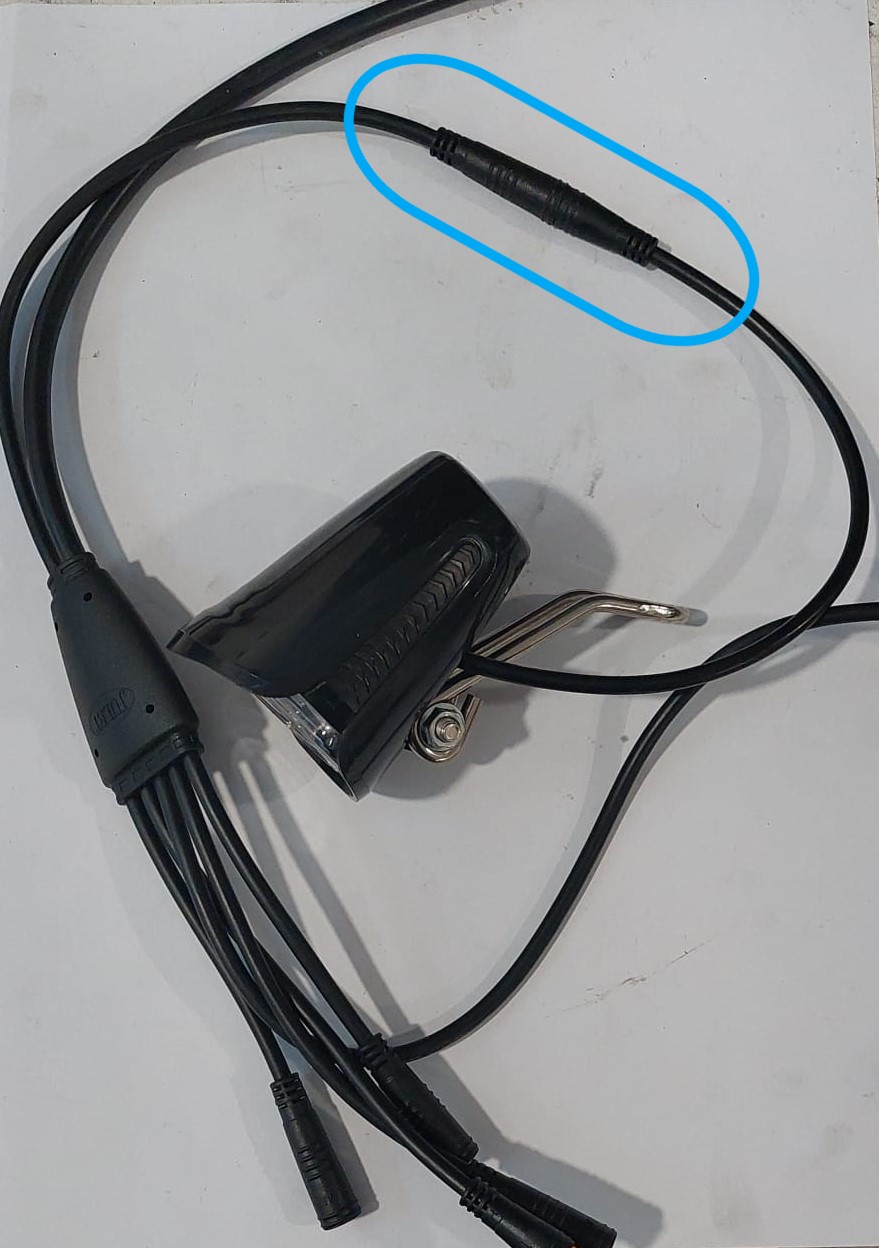

Le câble de la lampe avant qui est lié au faisceau de câble qu'on a vu plus haut et qui se branche directement sur la lampe avant. Chaque connexion possède un détrompeur avec une flèche de chaque côté.

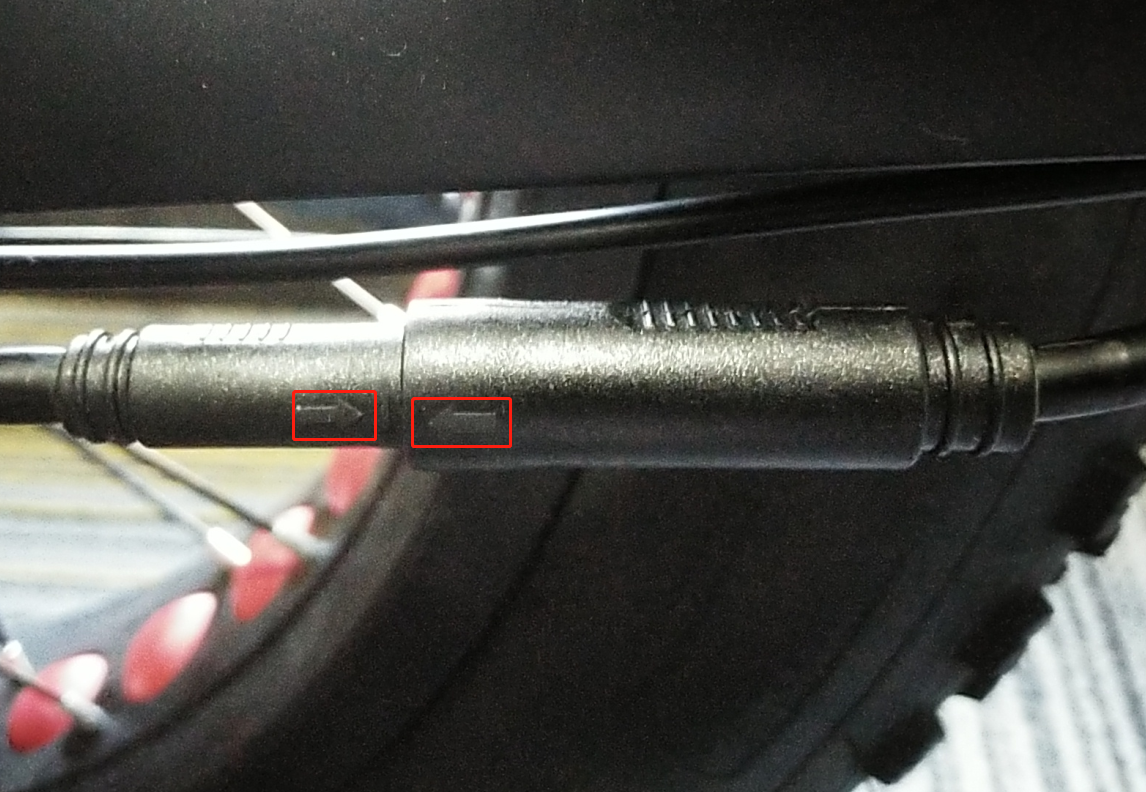

Chaque connexion possède un détrompeur avec une flèche de chaque côté.

Si vous avez d'autres questions, veuillez contacter notre service client pour obtenir de l'aide : contact@velobecane.com
